Капитальный ремонт вентиляторного оборудования FLENDER вентиляторной градирни АО «Новокуйбышевская нефтехимическая компания».

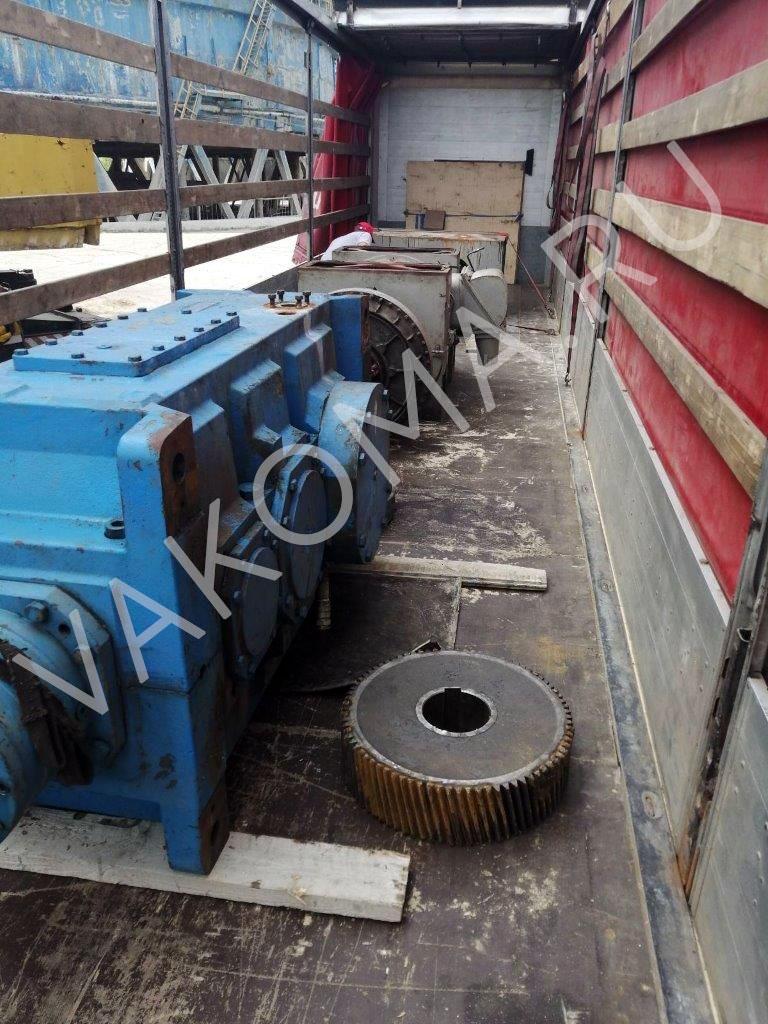

В рамках программы ремонта основного технологического оборудования ООО «ВАКОМА РУС» выполнило капитальный ремонт вентиляторного оборудования в составе: редуктор FLENDER B3SV 17, гидравлическая муфта FLENDER FLUDEX-KPPLG FND 755, маслостанция OWGE 6 и электродвигатель HELMKE DKRAJ 4516-4WK V.E.M.

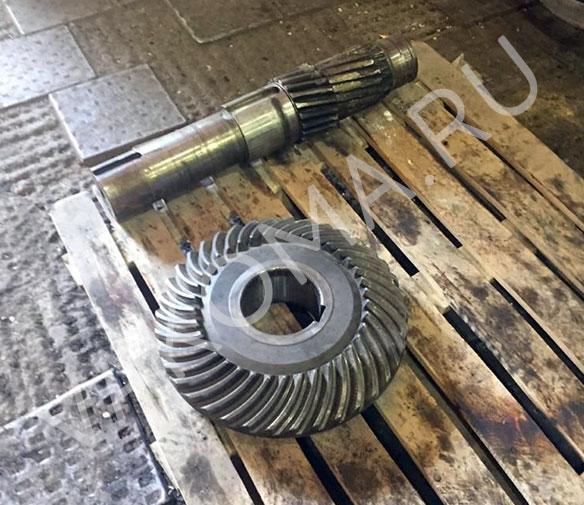

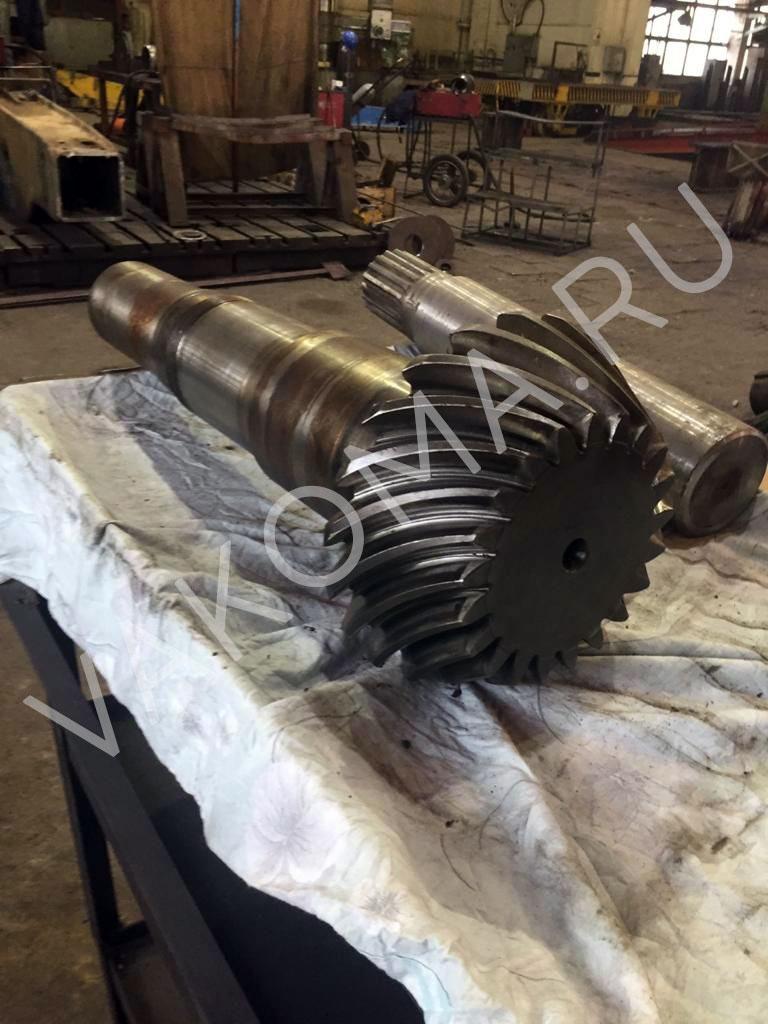

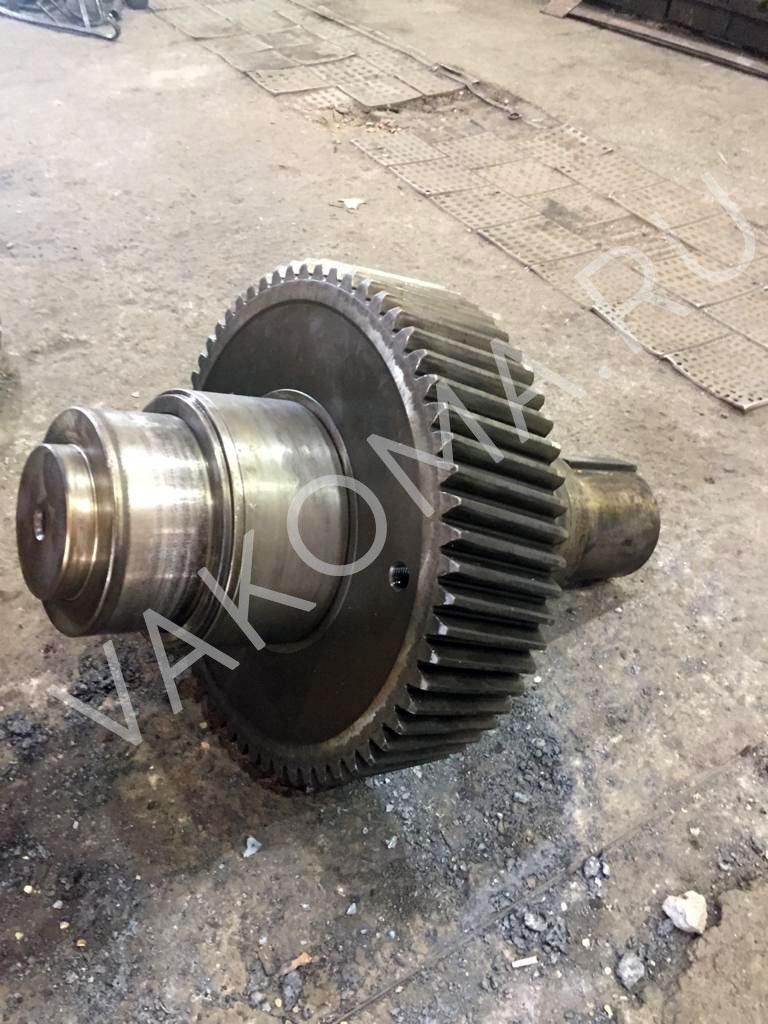

В соответствии с подписанным договором специалистами нашей компании выполнен реверс-инжиниринг и разработан комплект конструкторской документации на детали и узлы, подлежащие замене и ремонту (комплект зубчатой передачи, подшипниковые узлы и пр), на основании которой ООО «ВАКОМА РУС» выполнило изготовление комплекта запасных частей для дальнейшего проведения работ.

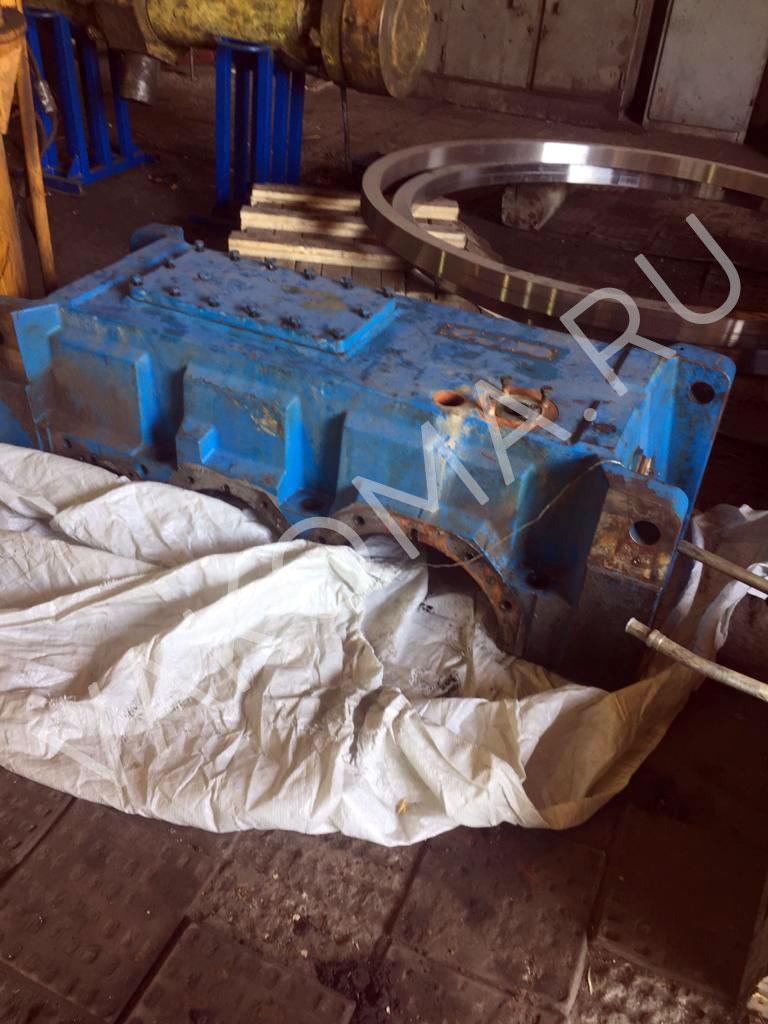

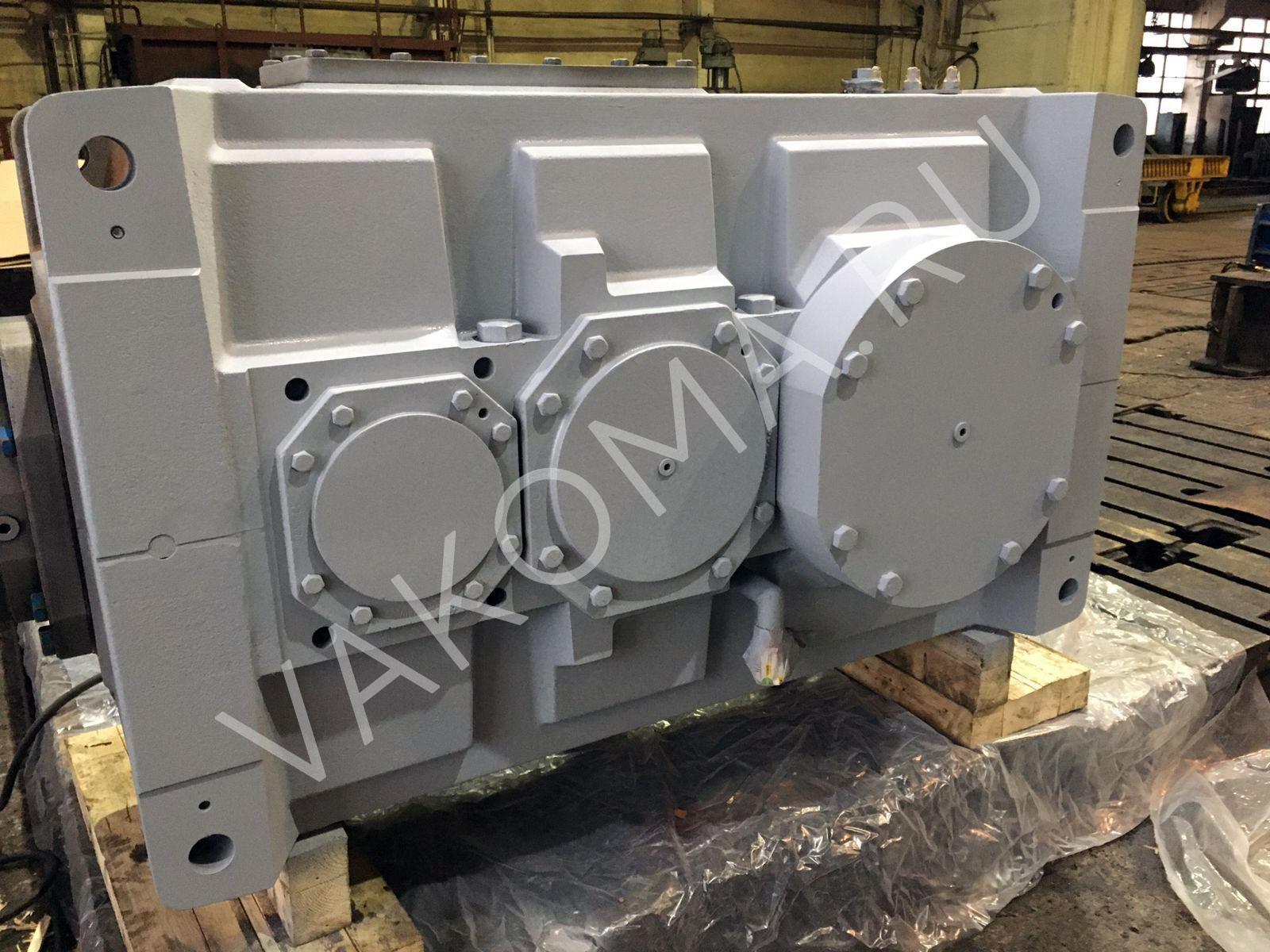

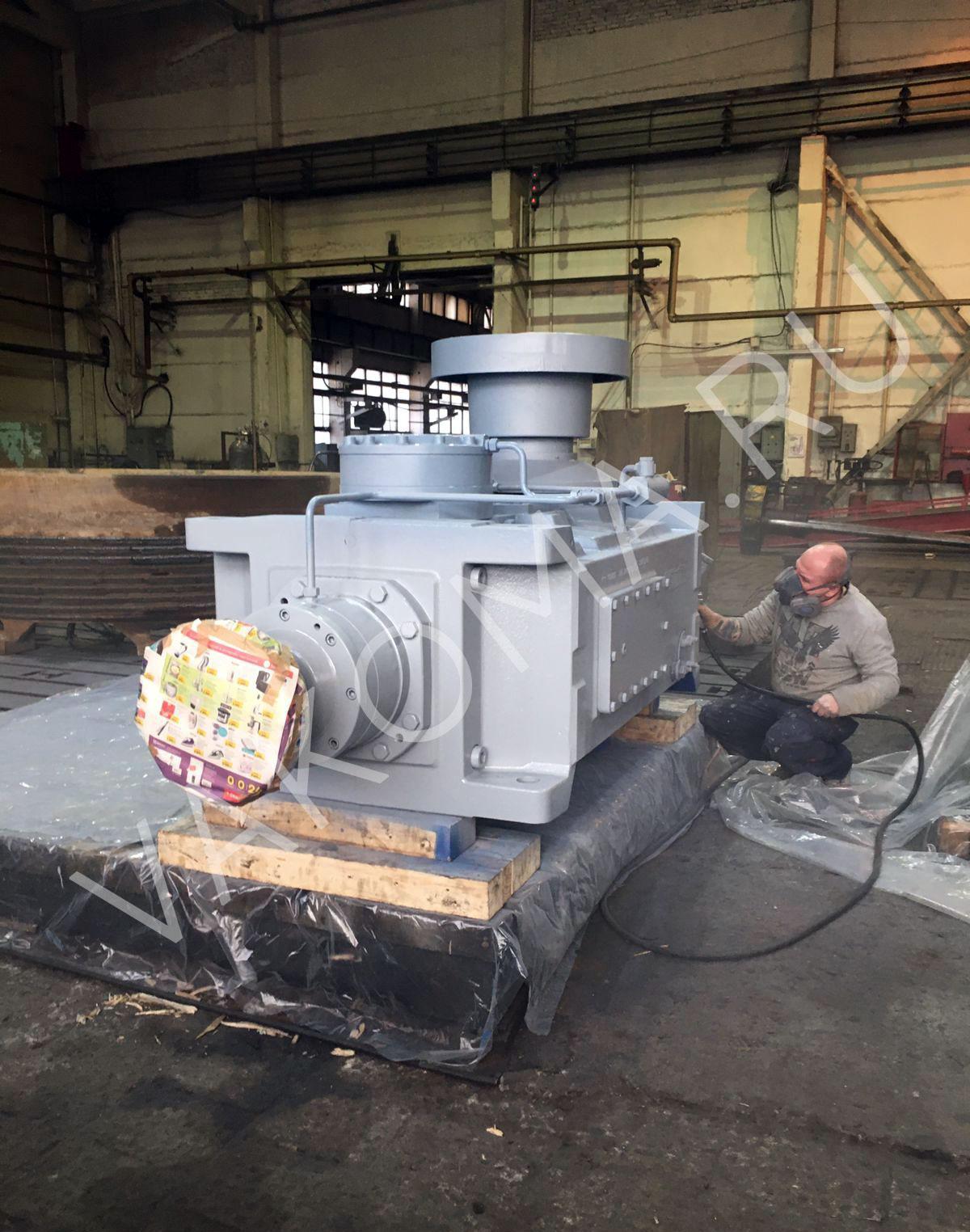

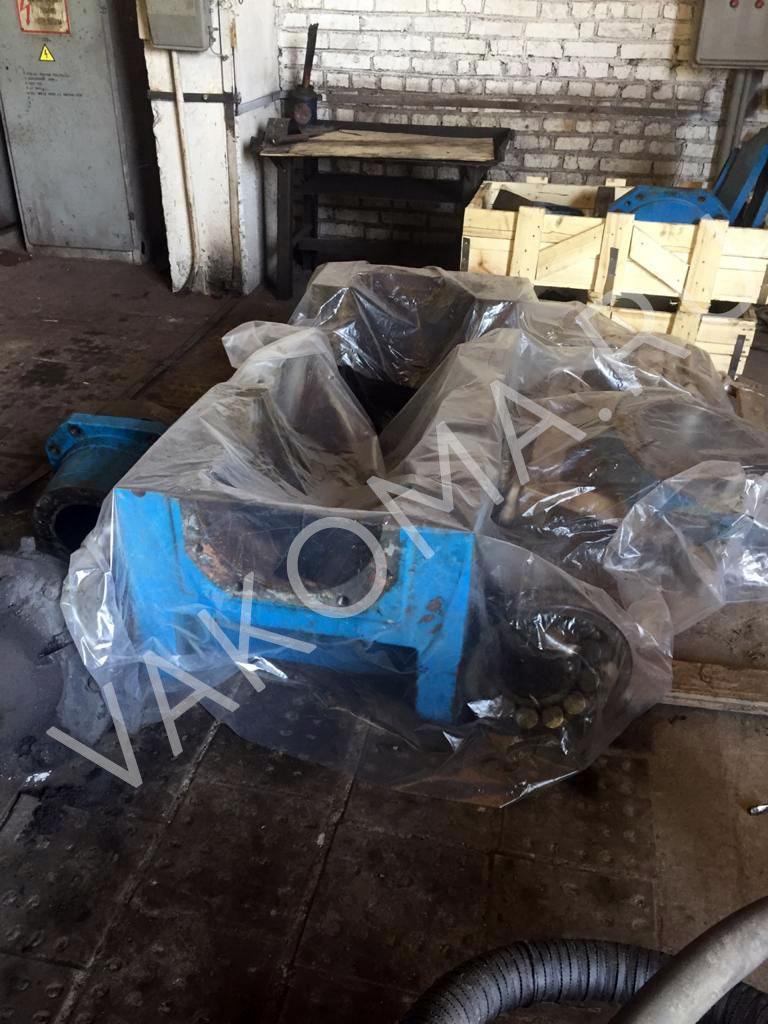

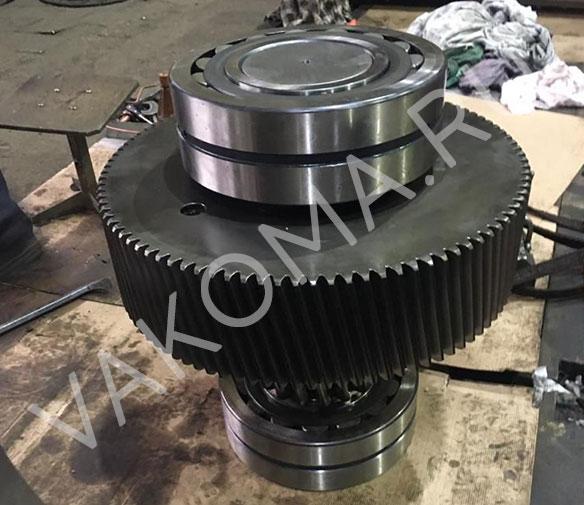

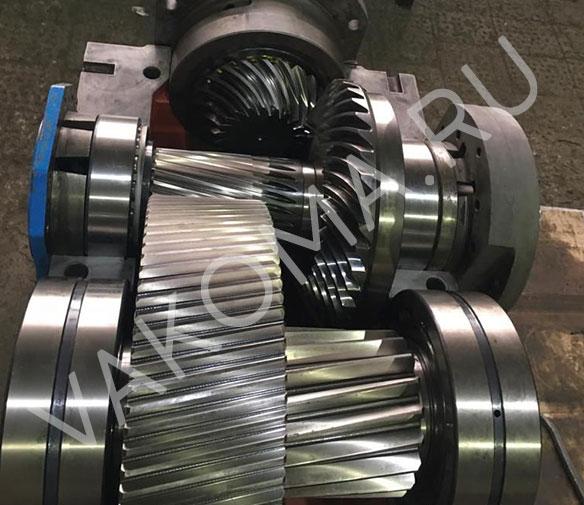

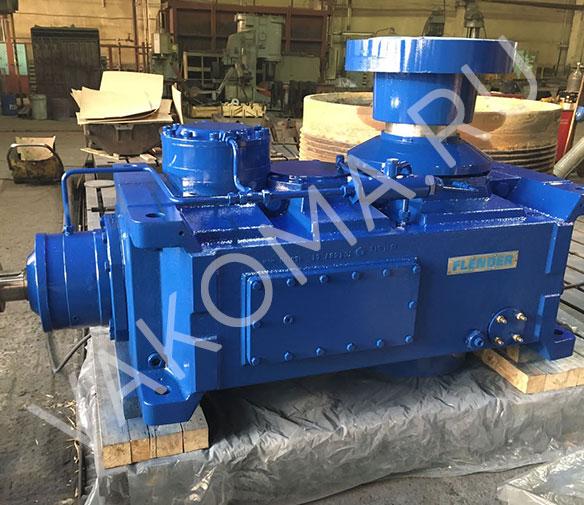

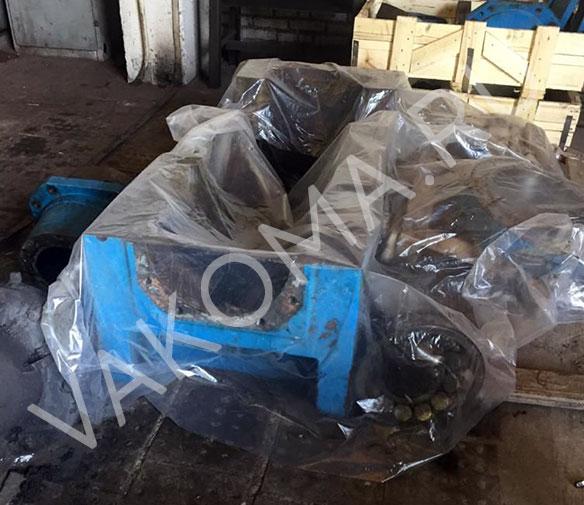

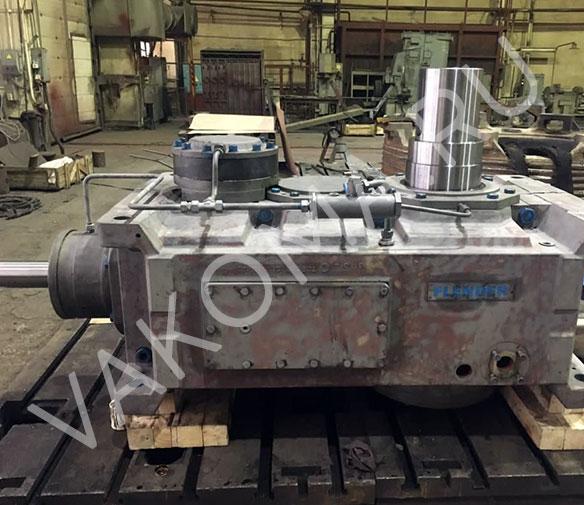

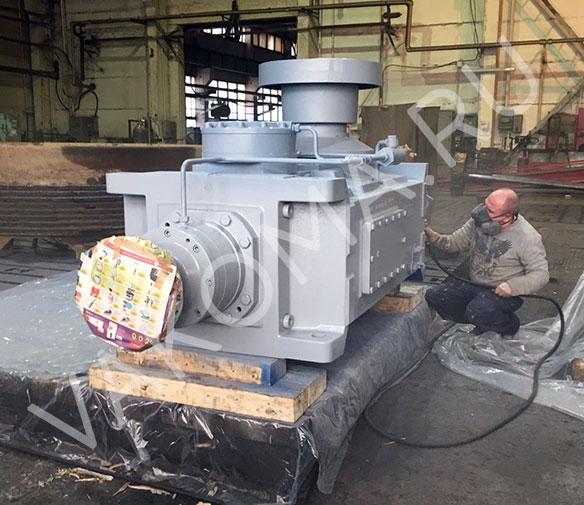

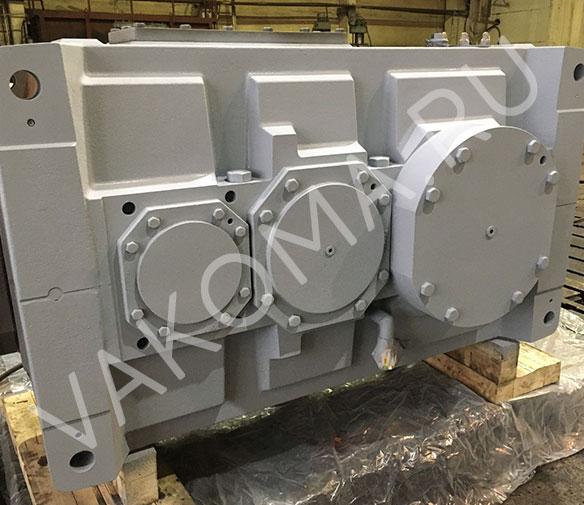

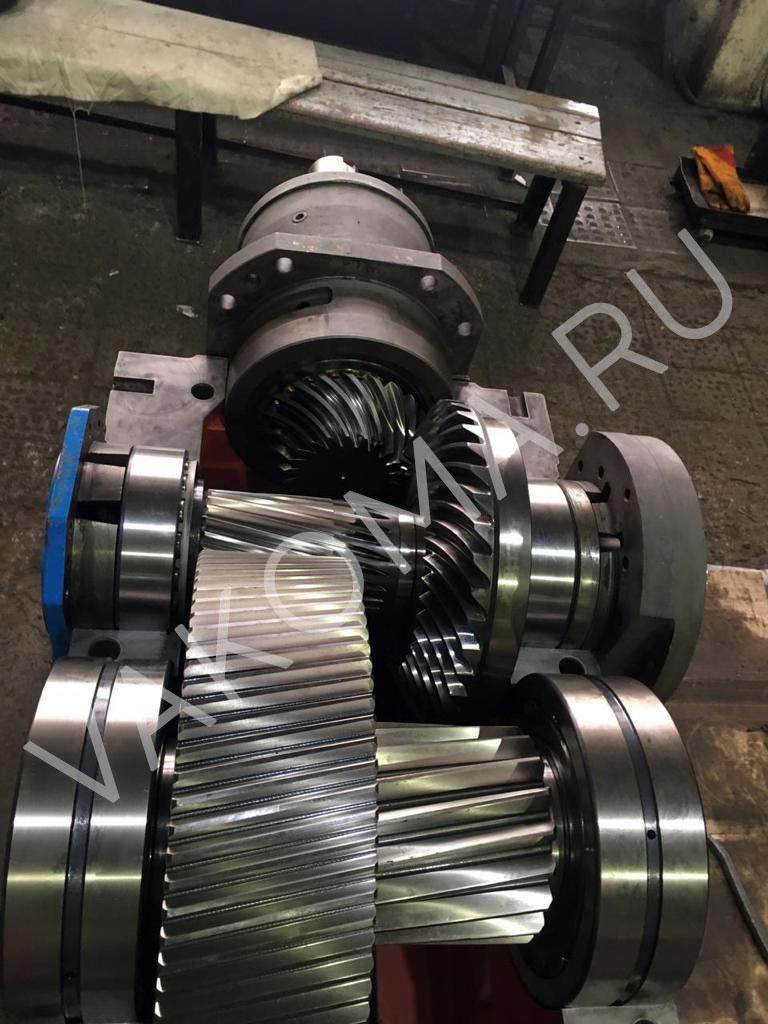

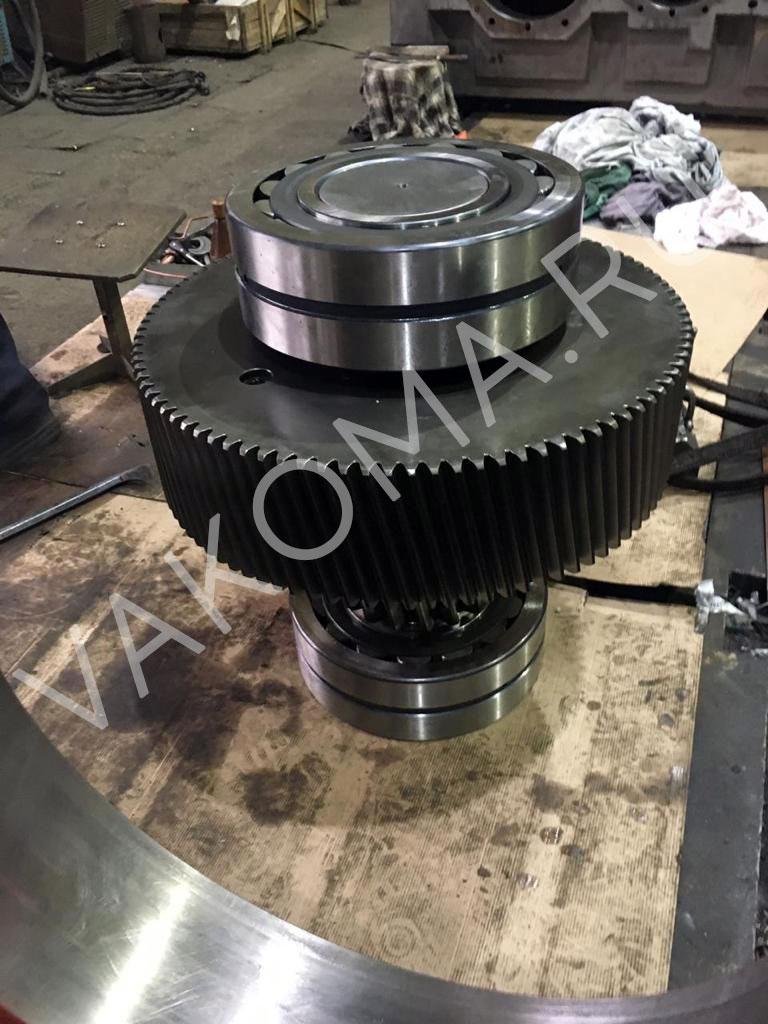

Проведены восстановительные работы корпуса редуктора FLENDER B3SV 17 с шлифованием ответственных узлов. Также выполнялась пескоструйная обработка, грунтовка и покраска внутренней и наружной поверхности корпуса. Установка подшипников на готовые посадочные места. Укладка зубчатой передачи.

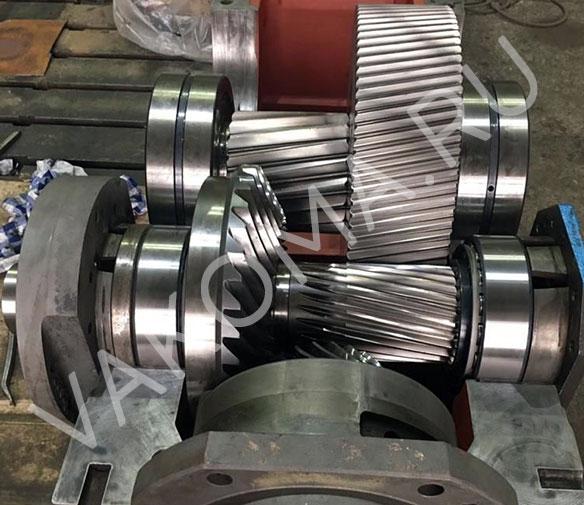

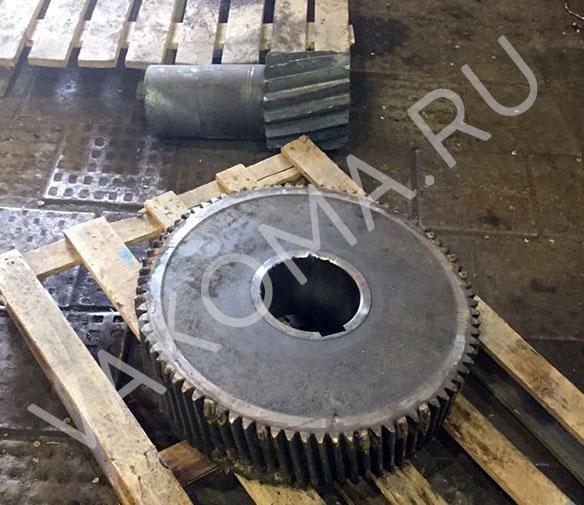

Зубчатая передача спроектирована и изготовлена унифицированного типа - возможность установки в любой существующий корпус редукторов FLENDER B3SV 17 с учетом посадочных мест корпуса редуктора и применяемых типов подшипников с гарантированным обеспечением паспортных характеристик эксплуатируемого оборудования согласно инструкции по эксплуатации завода-изготовителя

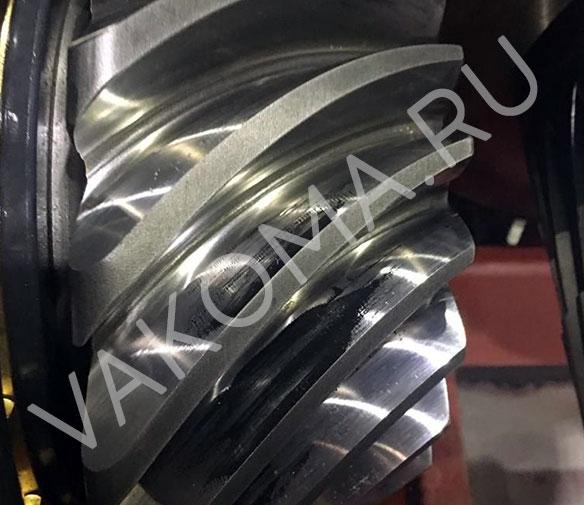

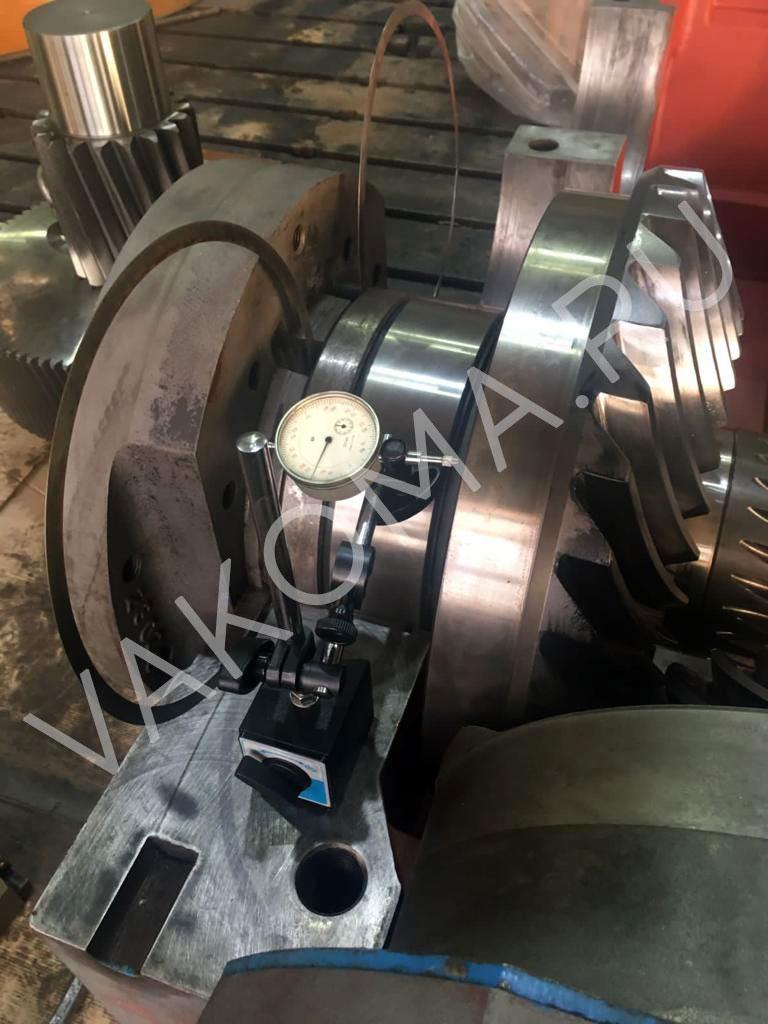

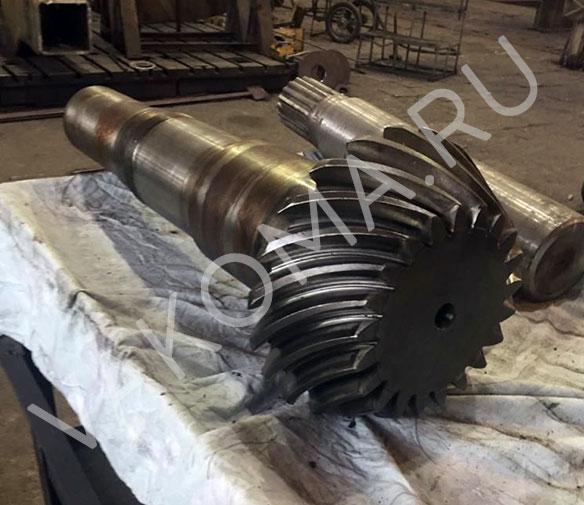

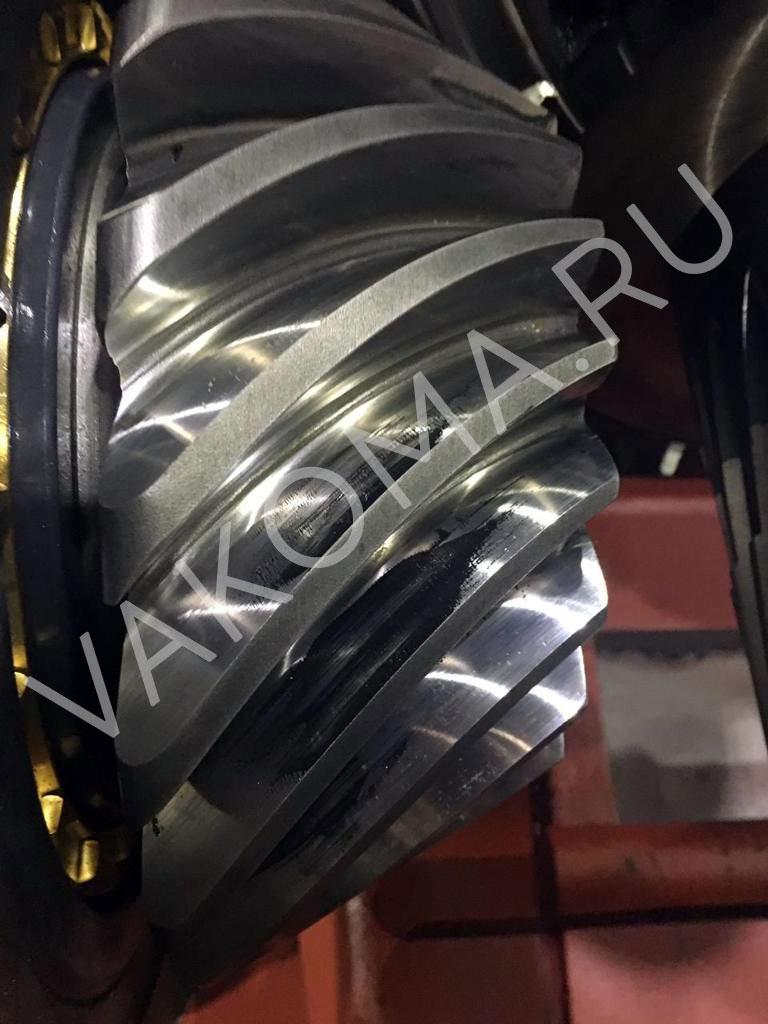

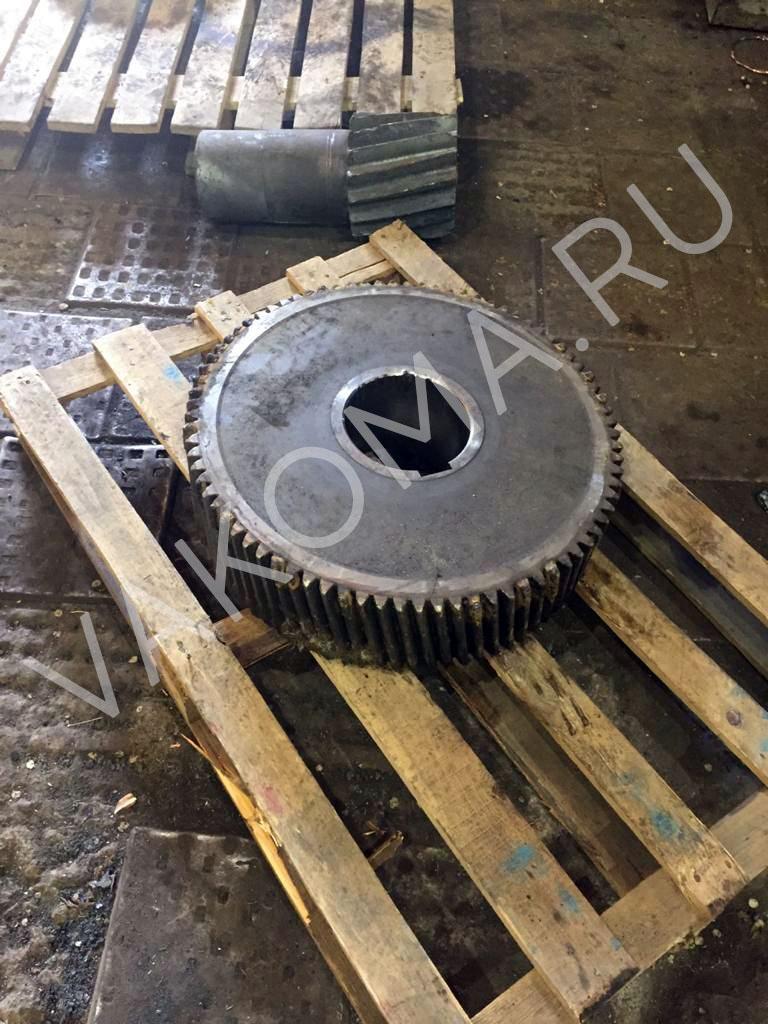

При изготовлении были использованы усовершенствованные NiCrMo марки сплавов, имеющие повышенные характеристики, с проведением термообработки поверхности зубьев — цементация (твердость 58-60 HRC), зубошлифовке. Степень точности – не ниже 5-С, контроль точности изготовления: трехкоординатный измерительный стенд GLEASON 3000 GMM (общая геометрия), KLINGELNBERG PFSU 1200 (эвольвентометр), AFFRI (контроль твердости)).

Выполнены работы по сборке подшипниковых узлов электродвигателя HELMKE DKRAJ 4516-4WK V.E.M.с установкой новых подшипников и набивкой смазки.

Выполнена гидродинамическая очистка внутренней поверхности корпуса и лопаток гидравлической муфты FLENDER FLUDEX-KPPLG FND 755 с проведением работ по установке новых подшипников, уплотнительных колец, манжет и сборке.

Произведен ремонт маслосистемы с ревизией маслонасоса (замена подшипников, шестерен, манжет, уплотнений), ревизией электродвигателя (замена подшипников, набивка смазки), ревизия масляного фильтра с заменой картриджей и ревизия маслохолодильника (чистка трубного пространства, замена прокладок и пр). Выполнена промывка маслосистемы и форсунок.

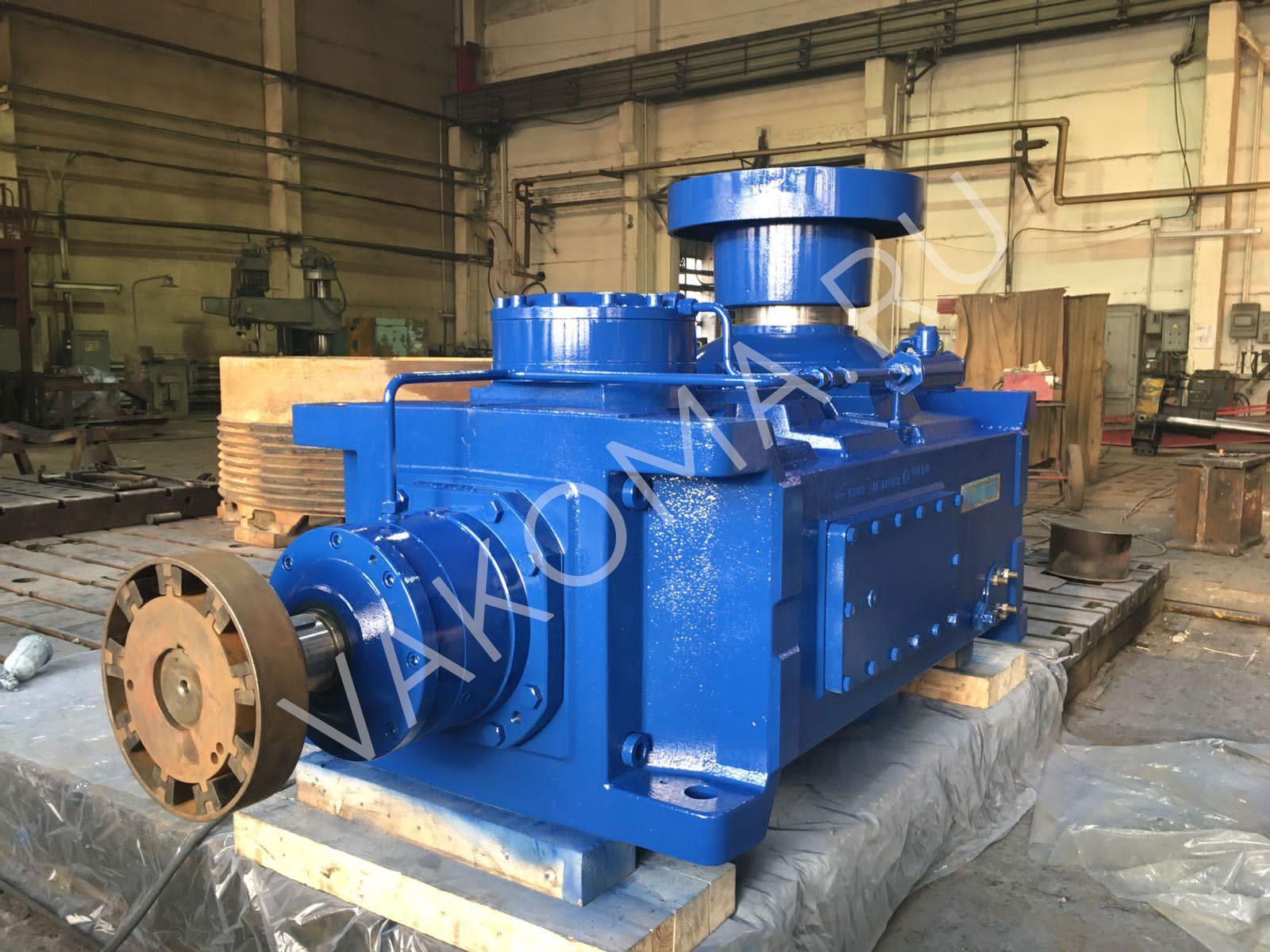

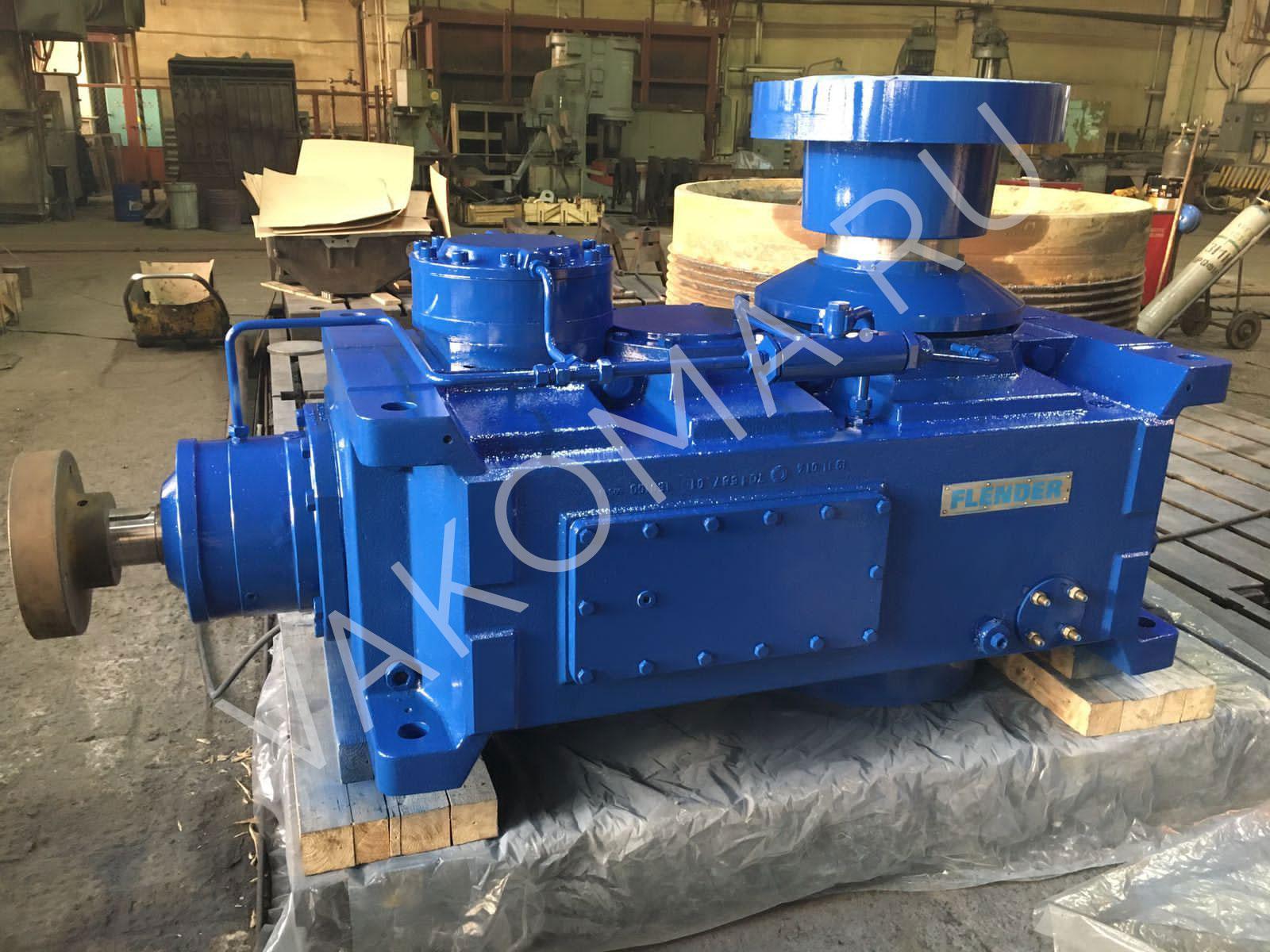

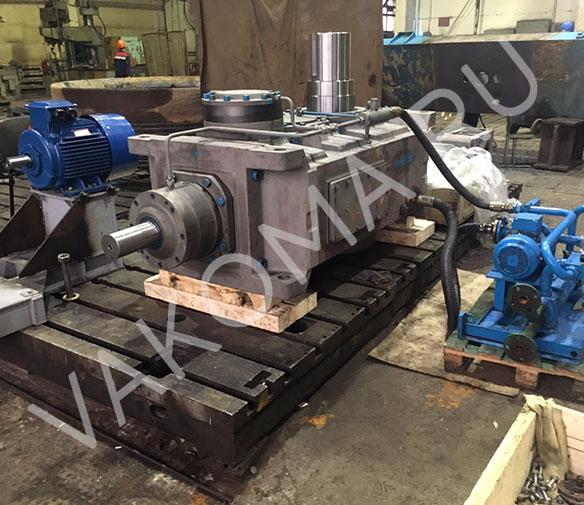

По окончании сборочных работ на производственной площадке ООО «ВАКОМА РУС» были проведены гидравлические испытания маслосистемы и LFTR-Тестовые испытания редуктора (подключение электроаппаратуры и системы смазки, тестовые испытания привода с контролем температуры масла в режиме рабочих оборотов, температуры и шумовых характеристик).
