Капитальный ремонт турбо-планетарного редуктора RENK компрессорной установки для ЛУКОЙЛ-ООО «СТАВРОЛЕН»

В рамках реализации ремонтной программы основного технологического оборудования Группы ЛУКОЙЛ специалистами нашей компании был выполнен капитальный ремонт турбо-планетарного редуктора RENK TPA-40P для предприятия ООО «Ставролен».

С целью разработки технических решений специалисты ООО «ВАКОМА РУС» посетили производственную площадку Заказчика для осмотра оборудования и проведения основных геометрических замеров, изучения режимов работы компрессорной установки и ознакомления с имеющейся документацией.

После защиты технических решений был утверждён регламент ремонта, в соответствии с котором ООО «ВАОМА РУС» выполнила инжиниринговые работы:

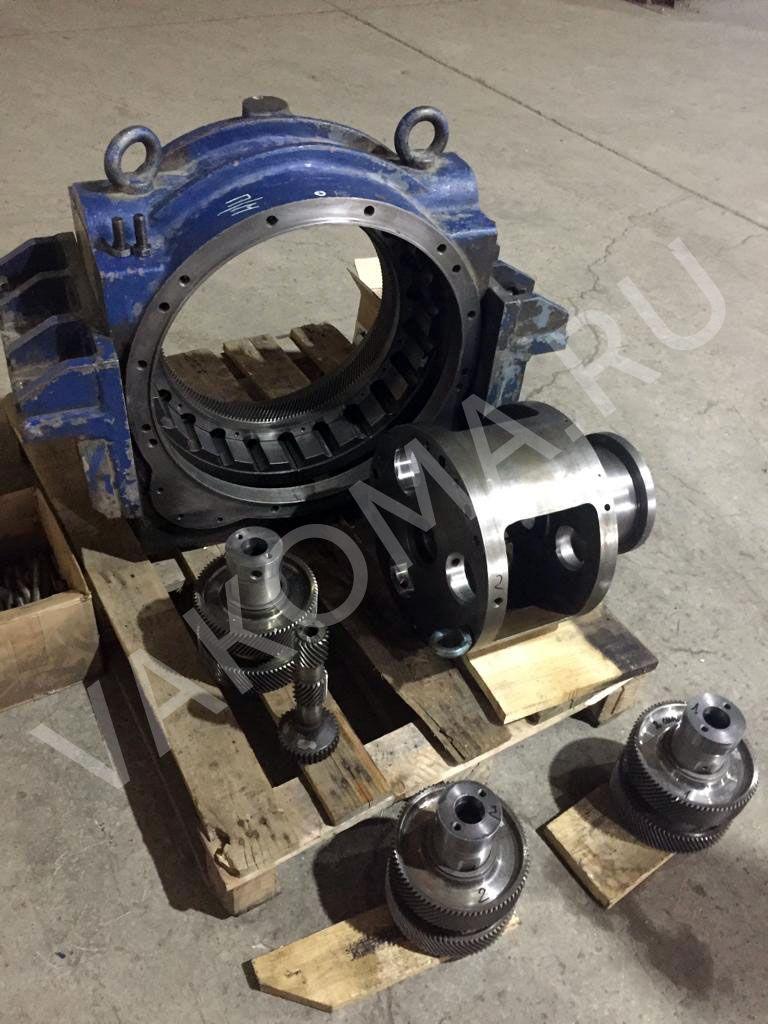

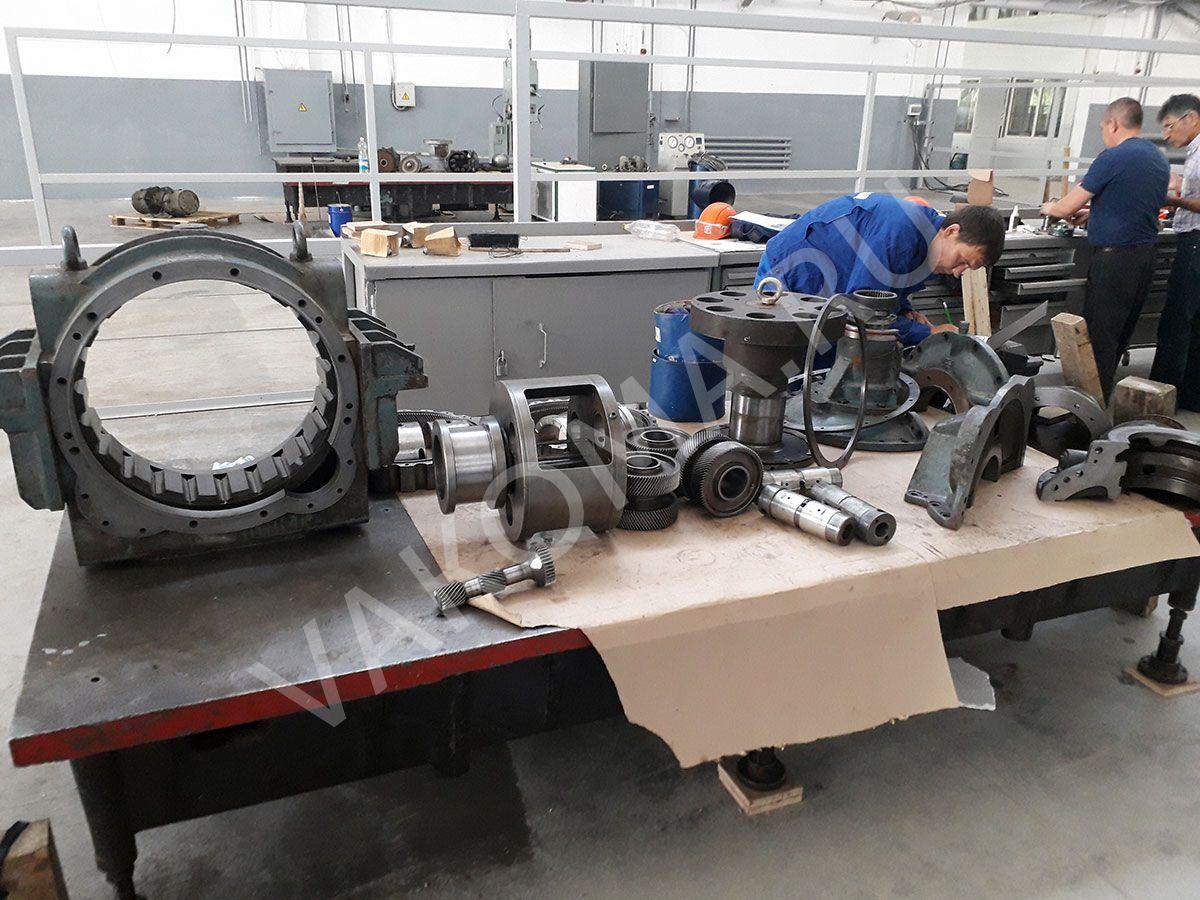

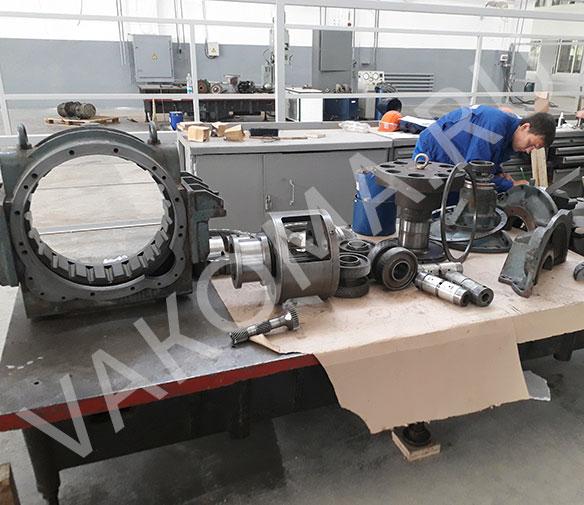

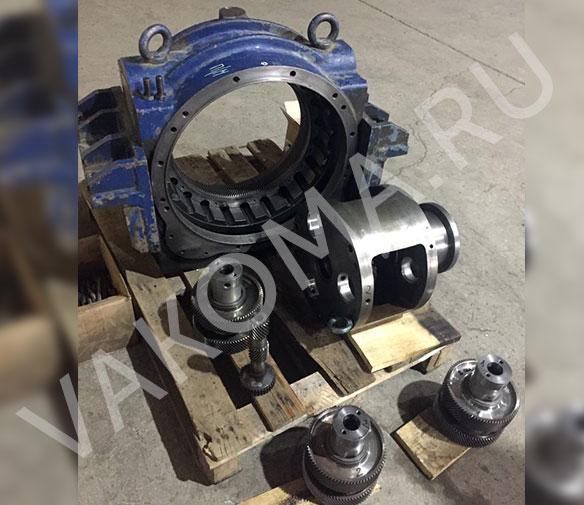

• Полная разборка редуктора, реверс-инжиниринг зубчатой передачи - разработка рабочей конструкторской документации. Контроль геометрии корпуса редуктора. Контроль целостности корпуса редуктора.

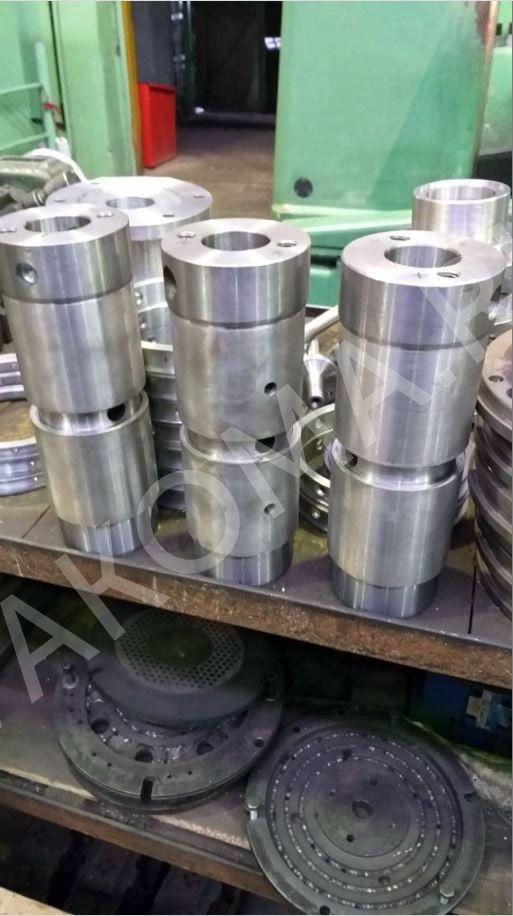

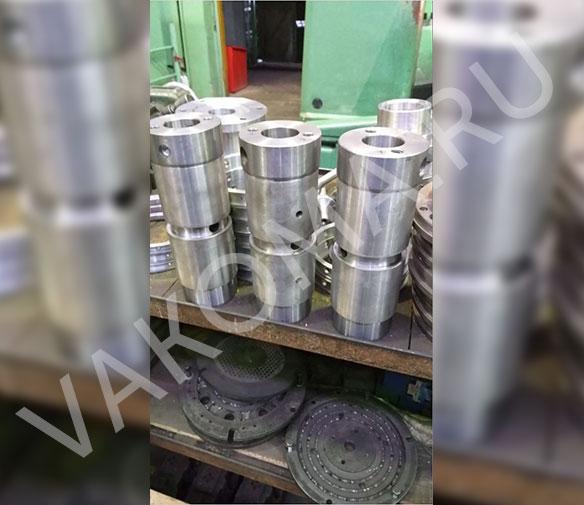

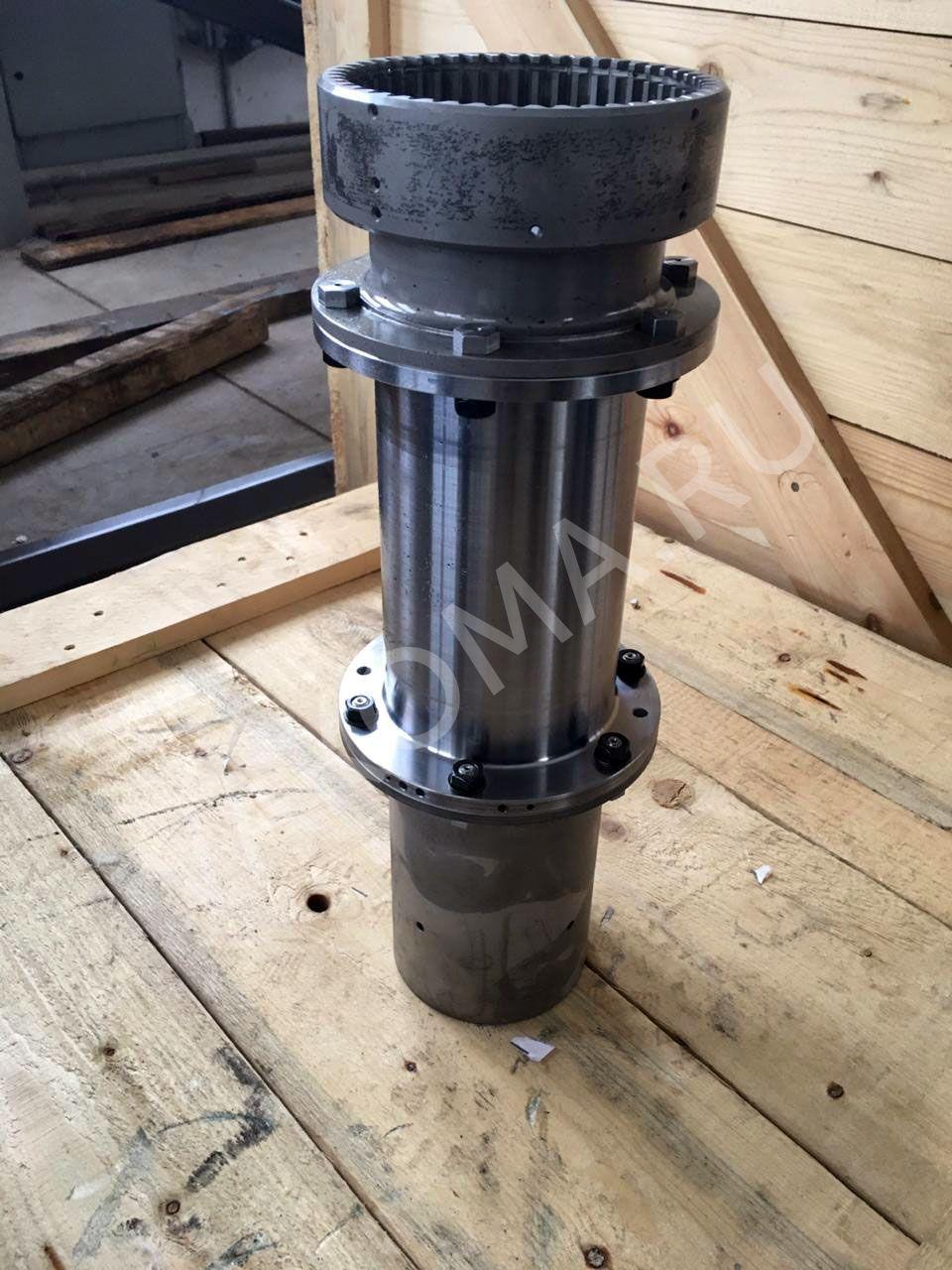

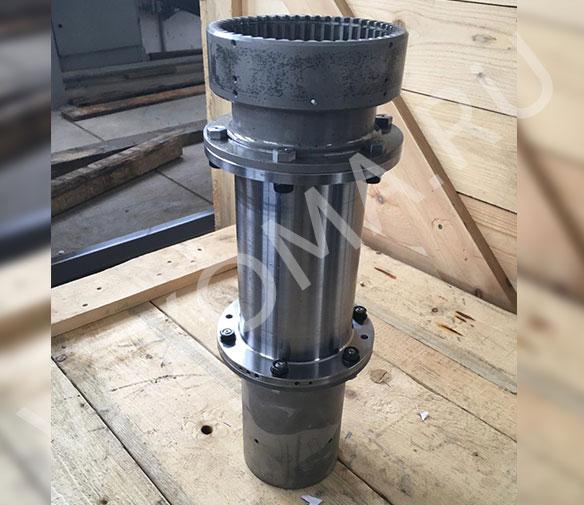

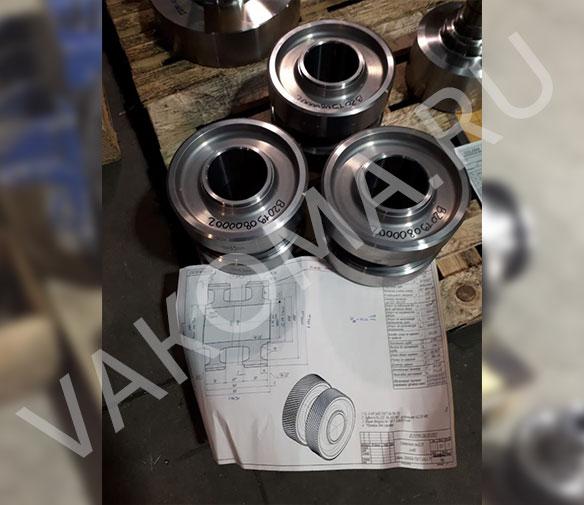

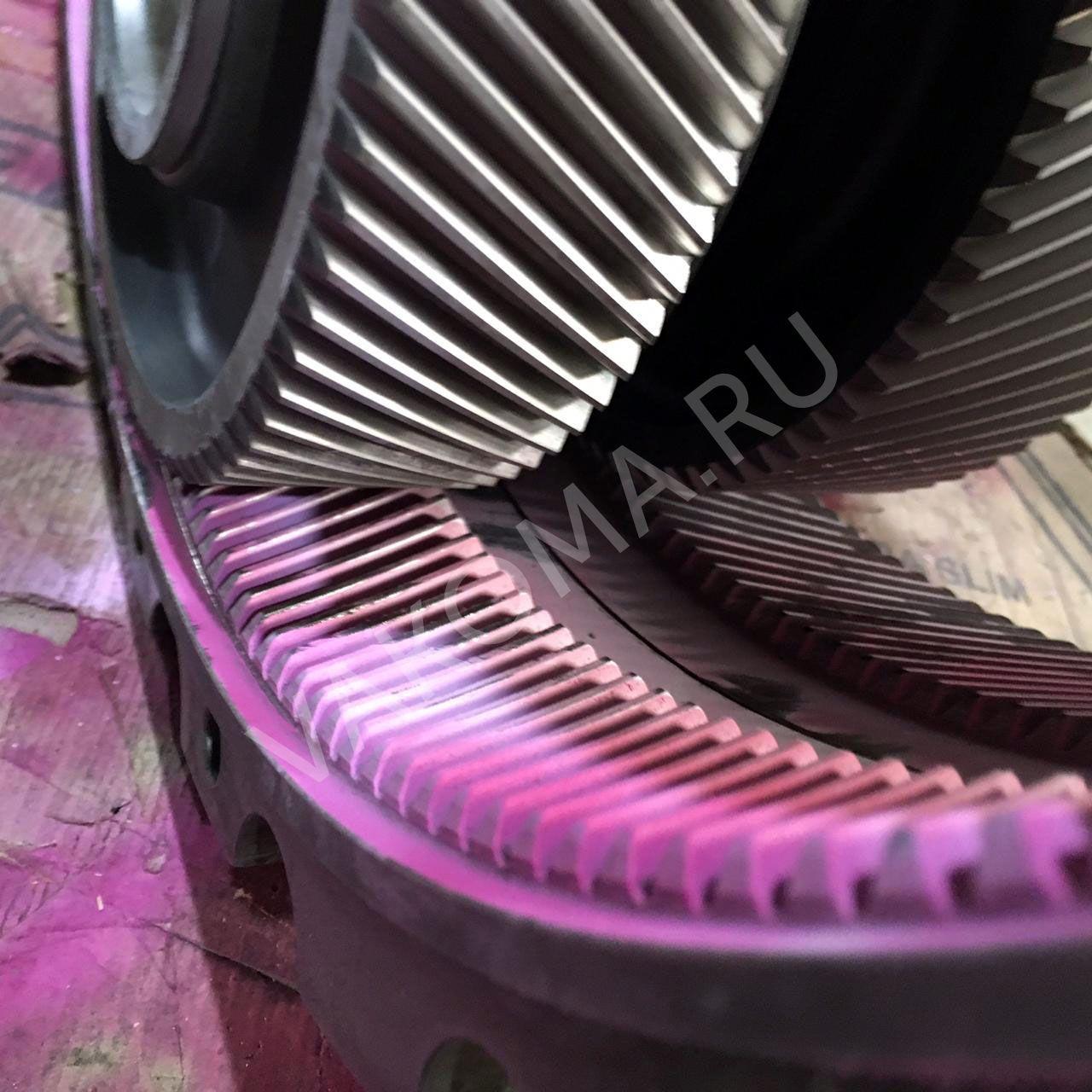

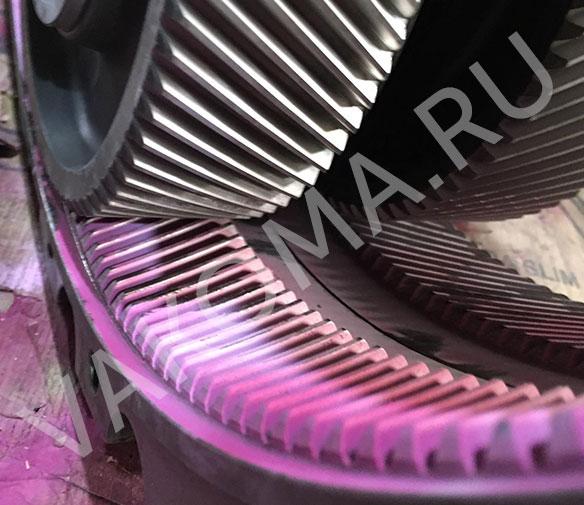

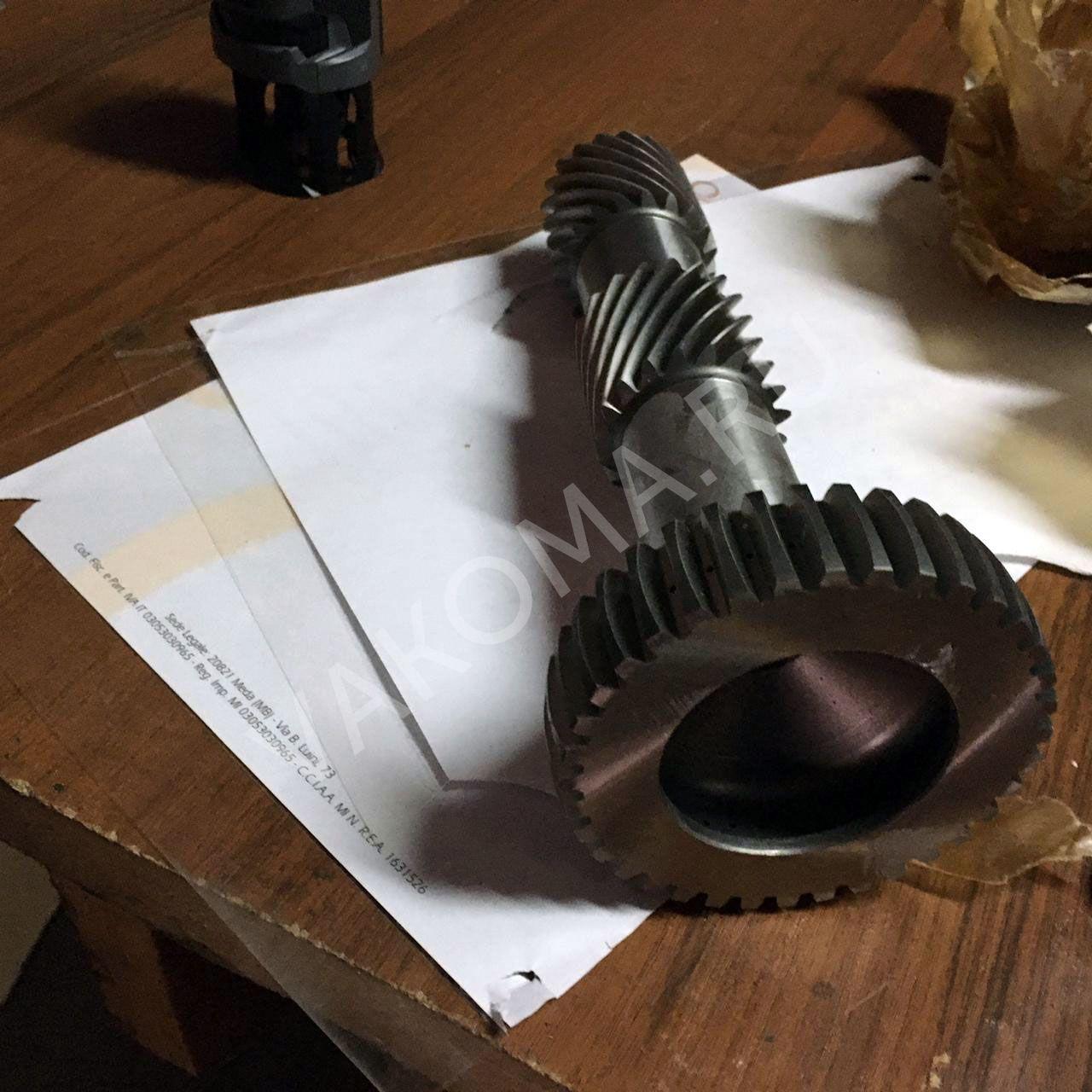

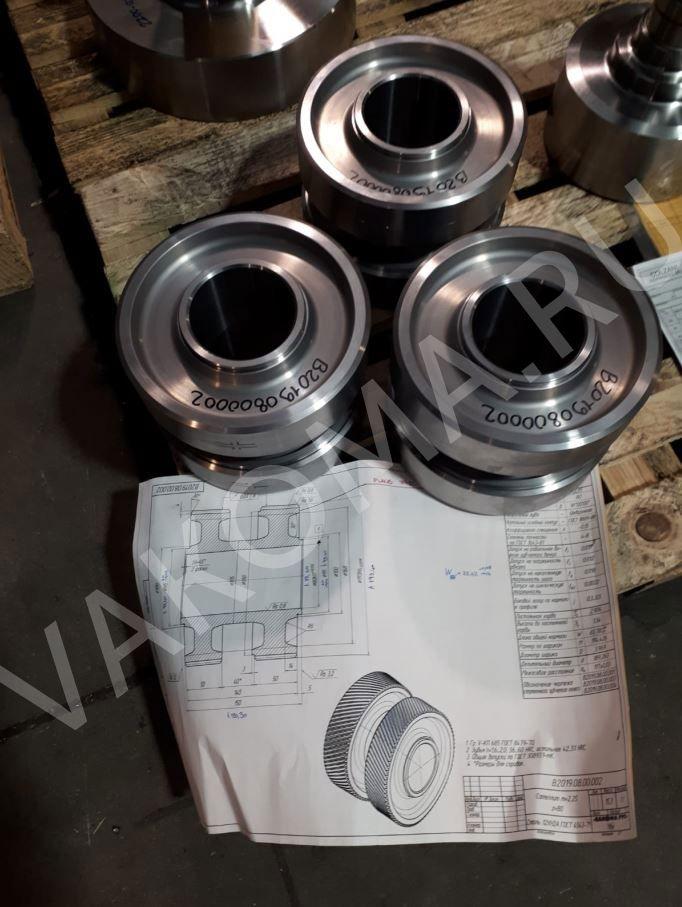

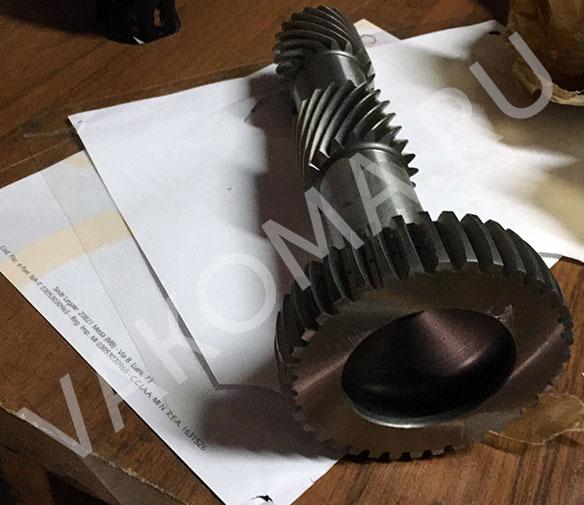

• Изготовление узлов и комплектующих - изготовление новой зубчатой передачи из NiCrMo сплавов, включая вал-шестерня (солнечная), венцы, оси сателлита, сателлиты, гильза муфты сцепления, промежуточная гильза, фланец муфты сцепления. Цементация 56-60 HRC, зубошлифовка, степень точности – не ниже 6-С (контроль точности изготовления: трехкоординатный измерительный стенд GLEASON 3000 GMM (общая геометрия), KLINGELNBERG PFSU 1200 (эвольвентометр), AFFRI (контроль твердости)).

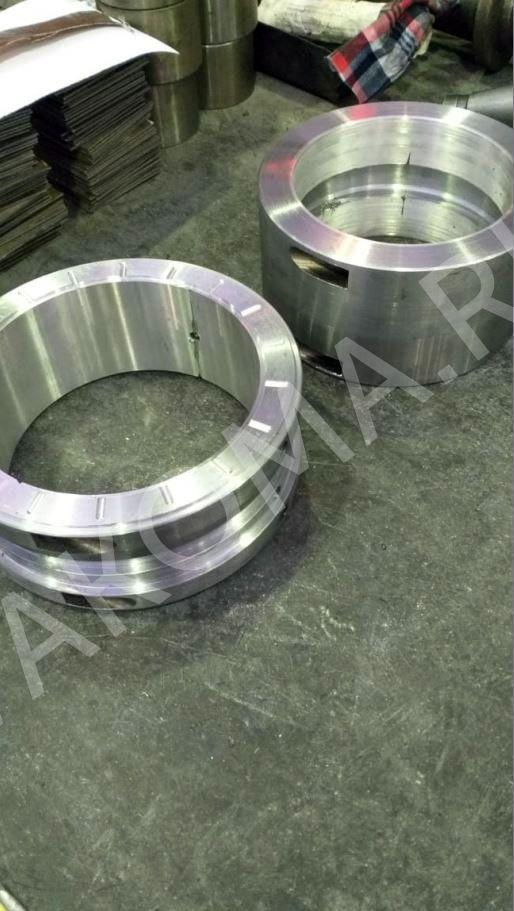

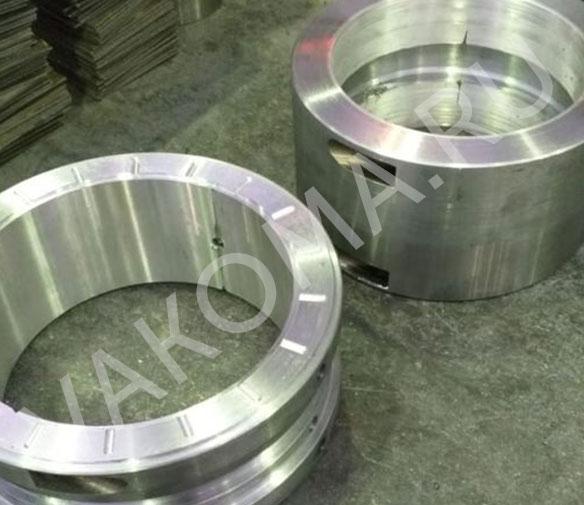

• Изготовление подшипников упорного и опорно-упорного.

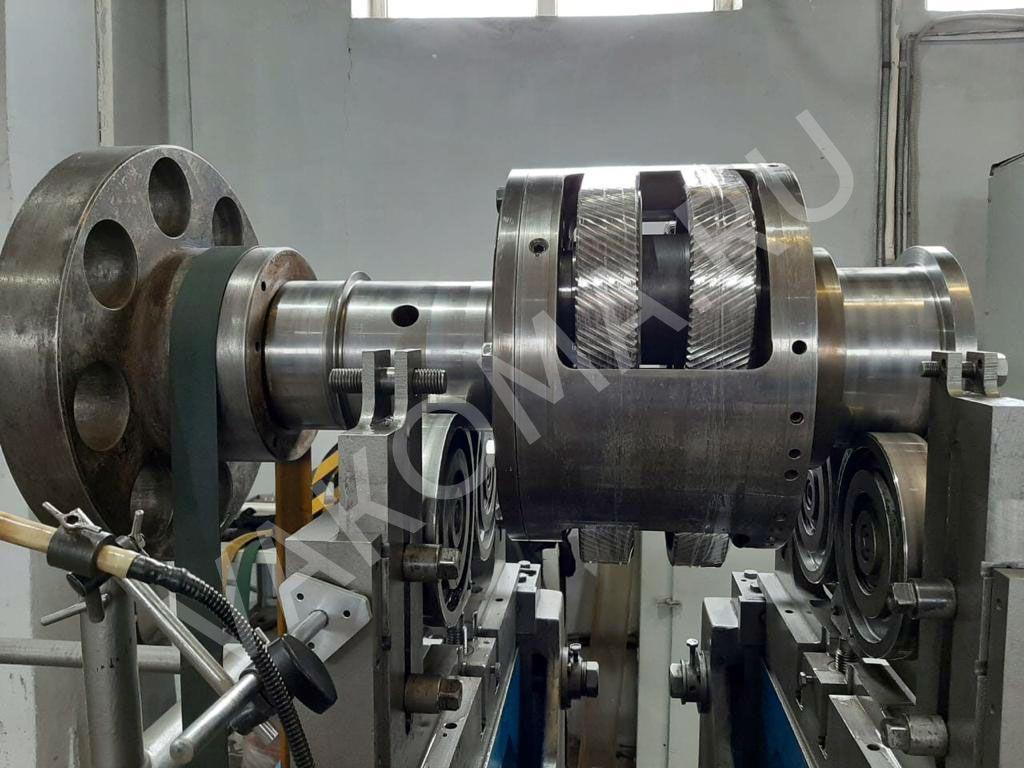

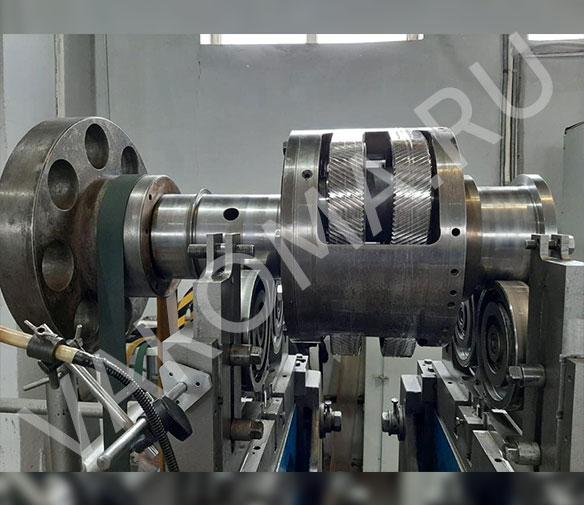

• Проведение динамической балансировки промвала в сборе, а также проведение динамической балансировки приводного вала в сборе с зубчатой передачей (класс точности балансировки G2,5 по ГОСТ ИСО 1940-1-2007).

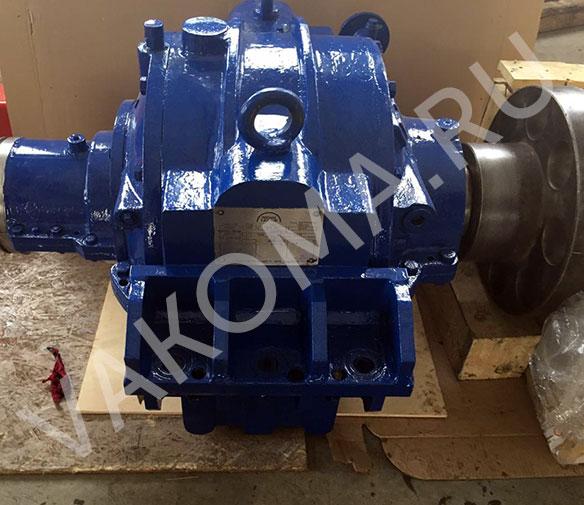

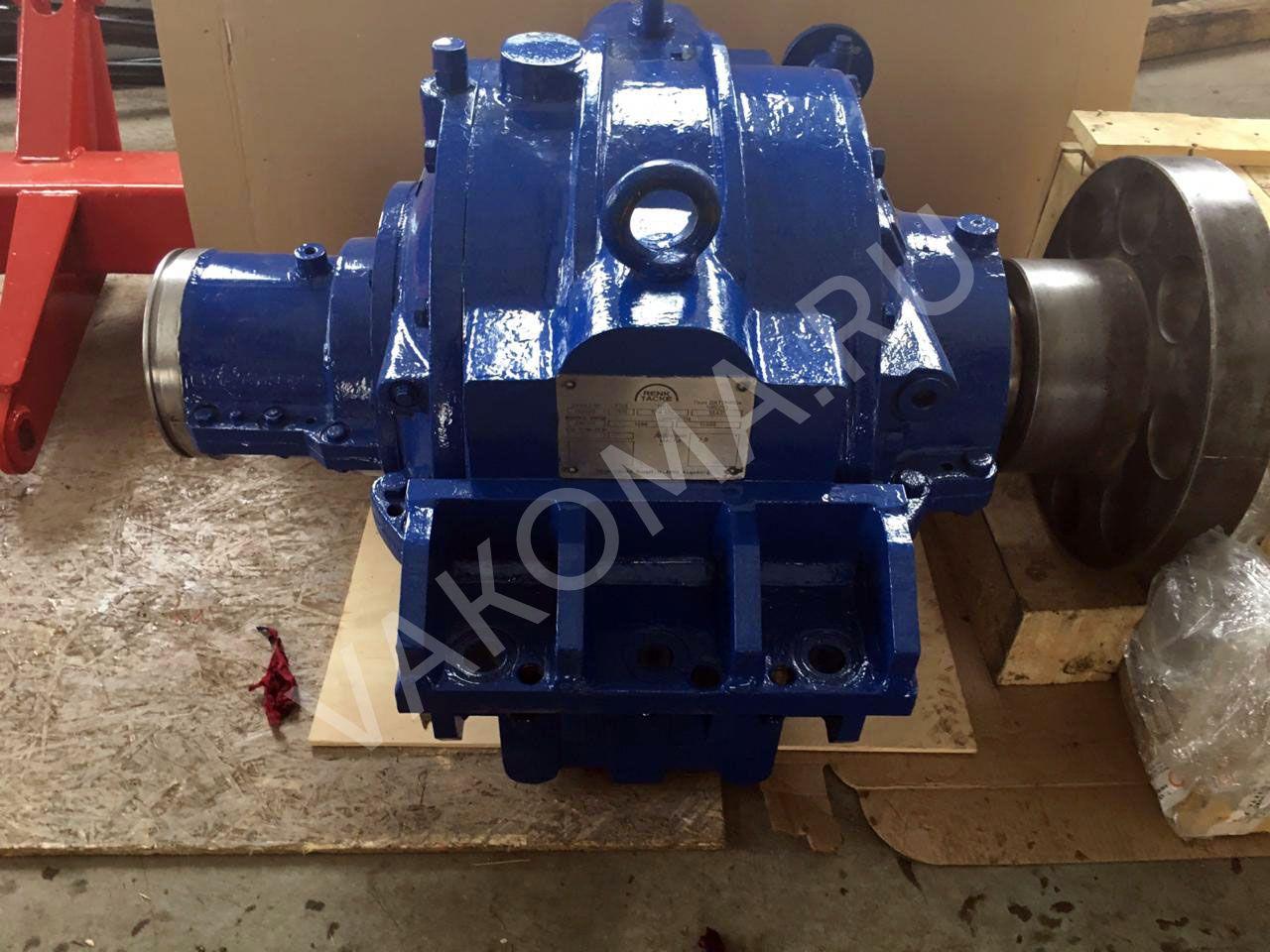

• Проведение сборочных работ редуктора с покраской корпусной части.

Перед отгрузкой была проведена антикоррозийная защита: покрытие материалом TECTYL OIL всех обработанных поверхностей. Упаковка: водоотталкивающая упаковка для перевозки.
